1. Descrição:
É utilizado em estruturas de ancoragem em ãngulos como isolamento entre moitões e esticadores de cabos. As cargas dos condutores em grandes vãos e estrutura tipo de cabos. As vezes excedem as capacidades seguras para o bastão-garra. Para suplementar o bastão-garra, fixe o bastão de tração com torniquete no condutor. Esse bastão é utilizado também para suportar o condutor central nas estruturas tipo H durante a troca de isoladores ou cruzetas.
1. Aplicação:
Construío com tubo isolante F&S Energia e com ferragens em liga de alumínio, para uma melhor relação resistência mecânica e leveza, o olhal giratório possui rolamento, permitindo uma rotações perfeita e suave. As bordas do mordente dessa ferramenta são arredondadas para impedir danos aos condutores. Para atender uma maior demanda de tarefas, que exigem cargas ou variedades de bitolas de condutores, essa ferramenta é construída em quatro tamanhos de cabeçotes e variações nos comprimentos dos tubos.

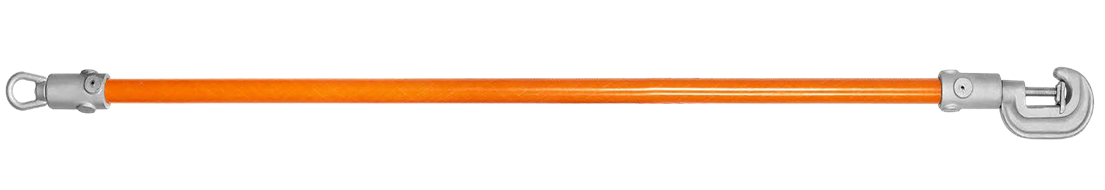

Ilustração:
BASTÃO DE TRAÇÃO COM TORNIQUETE
|
Referência de Catálogo |
Dimensões |
Conexão (mm) |
Capacidade Nominal de Trabalho |
Peso Aprox. |
|
||||
|
Ø (mm) |
Comprimento Isolante (m) |
Mínimo |
Máximo |
daN |
lb |
kg |
lb |
||
|
FS-MTP/027 |
32 |
1,70 |
5,60 |
19,00 |
1588 |
3500 |
2,30 |
5,07 |
|
|
FS-MTP/027-2 |
32 |
2,30 |
5,60 |
19,00 |
1588 |
3500 |
2,60 |
5,73 |
|
|
FS-MTP/027-3 |
32 |
2,90 |
5,60 |
19,00 |
1588 |
3500 |
2,90 |
6,39 |
|
|
FS-MTP/027-4 |
32 |
3,60 |
5,60 |
19,00 |
1588 |
3500 |
3,20 |
7,05 |
|
|
FS-MTP/027-5 |
32 |
4,20 |
5,60 |
19,00 |
1588 |
3500 |
3,60 |
7,94 |
|
|
FS-MTP/027-6 |
32 |
0,50 |
5,60 |
19,00 |
1588 |
3500 |
1,70 |
3,75 |
|
|
FS-MTP/027-7 |
32 |
1,10 |
5,60 |
19,00 |
1588 |
3500 |
2,00 |
4,41 |
|
|
FS-MTP/027-8 |
38 |
0,45 |
11,20 |
27,00 |
2948 |
6500 |
2,90 |
6,39 |
|
|
FS-MTP/027-9 |
38 |
1,05 |
11,20 |
27,00 |
2948 |
6500 |
3,30 |
7,28 |
|
|
FS-MTP/027-10 |
38 |
1,65 |
11,20 |
27,00 |
2948 |
6500 |
3,70 |
8,16 |
|
|
FS-MTP/027-11 |
38 |
2,25 |
11,20 |
27,00 |
2948 |
6500 |
4,15 |
9,15 |
|
|
FS-MTP/027-12 |
38 |
2,85 |
11,20 |
27,00 |
2948 |
6500 |
4,60 |
10,14 |
|
|
FS-MTP/027-13 |
38 |
3,55 |
11,20 |
27,00 |
2948 |
6500 |
5,00 |
11,02 |
|
|
|
Dimensões |
Conexão (mm) |
Capacidade Nominal de Peso Aprox. Trabalho |
|
|
|||||
|
Ø (mm) |
Comprimento Isolante (m) |
Mínimo |
Máximo |
daN |
lb kg |
lb |
||||
|
FS-MTP/027-14 |
38 |
1,05 |
18,30 |
38,00 |
2948 6500 |
3,40 7,50 |
|
|||
|
FS-MTP/027-15 |
38 |
1,65 |
18,30 |
38,00 |
2948 6500 |
3,80 8,38 |
||||
|
FS-MTP/027-16 |
38 |
1,05 |
25,40 |
63,50 |
2948 6500 |
4,30 9,48 |
||||
|
FS-MTP/027-17 |
38 |
1,65 |
25,40 |
63,50 |
2948 6500 |
4,70 10,36 |
||||
|
FS-MTP/027-18 |
38 |
2,25 |
25,40 |
63,50 |
2948 6500 |
5,10 11,24 |
||||
|
FS-MTP/027-19 |
38 |
2,85 |
25,40 |
63,50 |
2948 6500 |
5,60 12,35 |
||||
|
FS-MTP/027-20 |
38 |
3,55 |
25,40 |
63,50 |
2948 6500 |
6,00 13,23 |
||||
