1. Descrição:
É geralmente utilizado para segurar e afastar os condutores energizados de suas posições originais. Permite aos eletricistas a manutenção em cruzetas, isoladores, na retirada e recolocação de postes e ferragens, como também à instalação de novos componentes, como pára-raios, em linha aéreas.
2. Aplicação:
Esse bastão é utilizado, usualmente, e em pares ou em conjunto com outras ferramentas complementares como: selas; colares; colarinhos; moitões. Todas especialmente planejadas para um serviço rápido e seguro.
Construído com tubo FSENERGIA e com ferragens em liga de alumínio (para uma melhor relação resistência mecânica e leveza), o olhal giratório em aço possui rolamento, permitindo uma rotação perfeita e suave.
A variação da abertura do mordente do bastão-garra permite a fixação no condutor de forma firme e segura, através do giro do bastão, até o completo fechamento do mordente.
3. Ilustração:
4.
Características Técnicas:
|
Referência de Catálogo |
Ø (mm) |
Comprimento Isolante (m) |
Comprimento Total (m) |
Ø do Condutor (mm) |
Capacidade Nominal de Trabalho |
Peso Aprox. |
|
|||
|
Mín. |
Máx. |
daN |
lb |
kg |
lb |
|||||
|
FS-MTP/029-1 |
38 |
1,74 |
1,99 |
4,10 |
57,00 |
340 |
750 |
3,30 |
7,28 |
|
|
FS-MTP/029-2 |
38 |
2,35 |
2,60 |
340 |
750 |
3,80 |
8,38 |
|||
|
FS-MTP/029-3 |
38 |
2,95 |
3,20 |
340 |
750 |
4,20 |
9,26 |
|||
|
FS-MTP/029-4 |
51 |
1,72 |
1,99 |
454 |
1000 |
4,60 |
10,14 |
|||
|
FS-MTP/029-5 |
51 |
2,31 |
2,58 |
454 |
1000 |
5,30 |
11,68 |
|||
|
FS-MTP/029-6 |
51 |
2,94 |
3,20 |
454 |
1000 |
6,00 |
13,23 |
|||
|
FS-MTP/029-7 |
51 |
3,60 |
3,87 |
454 |
1000 |
7,50 |
16,53 |
|||
|
FS-MTP/029-8 |
64 |
2,29 |
2,61 |
567 |
1250 |
7,30 |
16,09 |
|||
|
FS-MTP/029-9 |
64 |
2,90 |
3,21 |
567 |
1250 |
8,40 |
18,52 |
|||
|
FS-MTP/029-10 |
64 |
3,45 |
3,77 |
567 |
1250 |
9,40 |
20,72 |
|||
|
FS-MTP/029-11 |
64 |
4,12 |
4,44 |
567 |
1250 |
10,40 |
22,93 |
|||
|

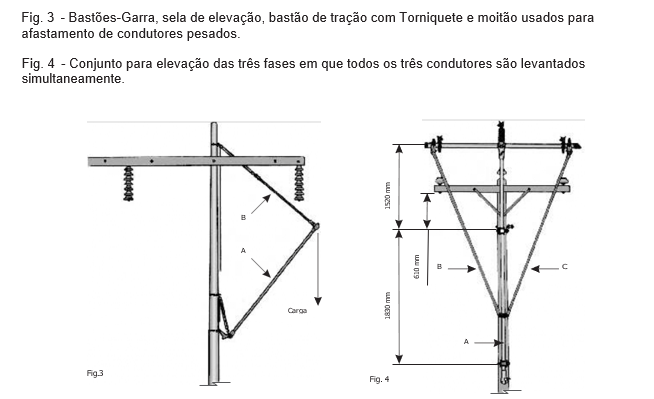

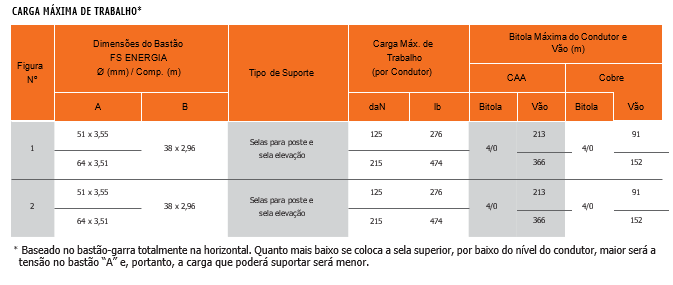

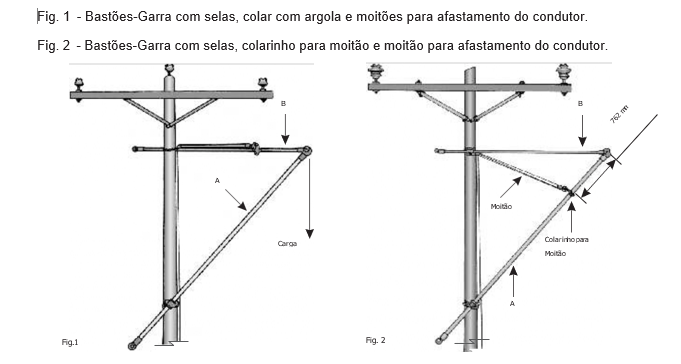

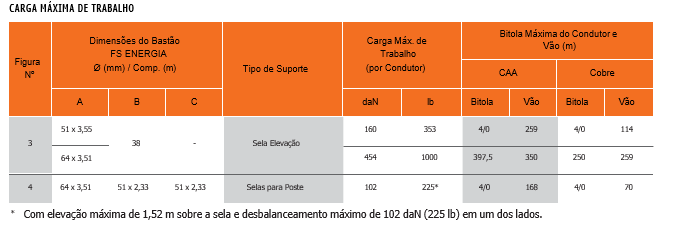

Os diagramas apresentam uma correta orientação do uso dos bastões- garra através das quatro configurações mais utilizadas e suas respectivas cargas de trabalho.
O eletricista deve observar rigorosamente as distâncias de segurança, durante a utilização dos bastões de linha viva, de acordo com as respectivas tensões recomendadas na tabela existente no início deste catálogo.
